ما هي الأحجام الشائعة للأسطوانات الهوائية؟

مرحبًا يا من هناك! كمورد للأجزاء الهوائية ، كنت أتعامل مع جميع أنواع الأسطوانات الهوائية للأعمار. أحد الأسئلة التي تظهر كثيرًا من عملائنا ، "ما هي الأحجام الشائعة للأسطوانات الهوائية؟" حسنًا ، في هذه المدونة ، سأقوم بتفكيكها من أجلك.

أولاً ، دعونا نفهم ماهية الأسطوانات الهوائية. إنها هذه الأجهزة الأنيقة التي تقوم بتحويل طاقة الهواء المضغوطة إلى حركة ميكانيكية. ستجدها في أطنان من التطبيقات ، من الآلات الصناعية إلى أنظمة التشغيل الآلي.

أحجام التجويف المشتركة

حجم التجويف للأسطوانة الهوائية هو قطر داخل برميل الأسطوانة. إنها واحدة من أهم العوامل عندما يتعلق الأمر بتحديد ناتج القوة للأسطوانة.

• أحجام تجويف صغيرة (10 مم - 25 مم):هذه تحظى بشعبية كبيرة للتطبيقات التي تكون فيها المساحة ضيقة والقوة المطلوبة منخفضة نسبيًا. فكر في مهام الأتمتة الصغيرة في تصنيع الإلكترونيات ، مثل اختيار المكونات الصغيرة ووضعها. الأسطوانات الهوائية المصغرة مع أحجام التجويف في هذا النطاق هي خيار رائع. يمكنك التحقق من لديناأسطوانة الهوائية المصغرةخيارات على موقعنا. إنها مضغوطة وخفيفة الوزن ، ويمكن أن تتناسب مع تلك الأماكن الصلبة إلى الأماكن.
• أحجام متوسطة التجويف (32 مم - 100 مم):هذا هو المكان الجميل للعديد من التطبيقات الصناعية العامة. سواء أكان ذلك يتحرك أحزمة الناقل أو تشغيل مكابس صغيرة أو التحكم في الصمامات في عملية التصنيع ، فإن الأسطوانات المتوسطة الحجم هي عمل. أنها توفر توازن جيد بين ناتج القوة والحجم. على سبيل المثال ، في خط التعبئة والتغليف ، يمكن استخدام أسطوانة التجويف 50 مم لدفع المنتجات إلى صناديق ذات كمية مناسبة من القوة.
• أحجام كبيرة التجويف (125 مم - 320 مم):عندما تحتاج إلى بعض العضلات الخطيرة ، فإن أسطوانات التجويف الكبيرة هي الطريق للذهاب. وتستخدم هذه في التطبيقات الثقيلة - مثل معدات البناء ، وضغط التصنيع على نطاق واسع ، وأنظمة معالجة المواد. يمكنهم توليد كمية كبيرة من القوة لتحريك الأحمال الثقيلة. ومع ذلك ، فإنها تتطلب أيضًا المزيد من الهواء المضغوط ومساحة أكبر للعمل.

أطوال السكتة الدماغية

طول السكتة الدماغية هو إلى أي مدى يمكن للمكبس داخل الأسطوانة أن يتحرك. إنه عامل حاسم آخر اعتمادًا على طلبك.

• أطوال السكتة الدماغية القصيرة (تصل إلى 50 مم):هذه مثالية للحركات السريعة والصغيرة. على سبيل المثال ، في ذراع روبوتية لا تحتاج إلا إلى إجراء اختيار قصير - و - مكان ، يمكن لأسطوانة السكتة الدماغية القيام بالمهمة بكفاءة. إنها أيضًا رائعة للتطبيقات التي تحتاج فيها إلى ركوب الدراجات السريعة.
• أطوال السكتة الدماغية المتوسطة (50 مم - 200 مم):يستخدم هذا النطاق بشكل شائع في العديد من العمليات الصناعية حيث يلزم المزيد من الحركة. في مركز الآلات ، قد يتم استخدام أسطوانة السكتة الدماغية المتوسطة لوضع أداة قطع أو عقد قطعة عمل في مكانها أثناء عملية التشغيل.
• أطوال السكتة الدماغية الطويلة (أكثر من 200 مم):عندما تحتاج إلى تحريك شيء ما على مسافة أطول ، تكون أسطوانات السكتة الدماغية طويلة ضرورية. في خط التجميع كبير الحجم ، يمكن استخدام أسطوانة السكتة الدماغية الطويلة لنقل مكون كبير من محطة إلى أخرى.

اعتبارات أخرى

بصرف النظر عن حجم التجويف وطول السكتة الدماغية ، هناك بعض الأشياء الأخرى التي يجب وضعها في الاعتبار عند اختيار أسطوانة هوائية.

• نمط التثبيت:هناك طرق مختلفة لتركيب أسطوانة هوائية ، مثل حوامل الحافة ، حوامل القدم ، وتركيبات Clevis. يعتمد نمط التثبيت الذي تختاره على تخطيط المعدات الخاصة بك وكيف تريد توصيل الأسطوانة.
• ضغط التشغيل:تم تصميم الأسطوانات الهوائية للعمل ضمن نطاق ضغط معين. تأكد من اختيار أسطوانة يمكنها التعامل مع ضغط نظام الهواء المضغوط. تعني ضغوط التشغيل العالية بشكل عام المزيد من إخراج القوة ، ولكن تحتاج أيضًا إلى التأكد من أن نظامك بالكامل يمكنه التعامل معه.

الأجزاء الهوائية التكميلية

عندما تعمل مع الأسطوانات الهوائية ، قد تحتاج أيضًا إلى أجزاء أخرى لجعل النظام يعمل بسلاسة.

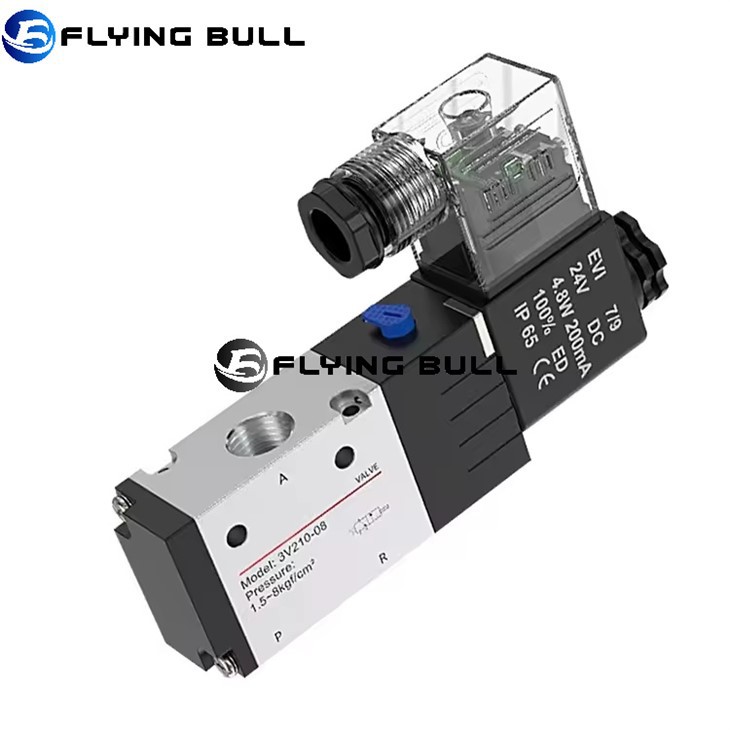

• ملف صمام الملف اللولبي الهوائي:هذا جزء أساسي للتحكم في تدفق الهواء المضغوط إلى الأسطوانة. يتيح لك تشغيل الأسطوانة وإيقافها بسرعة ودقيقة. يمكنك العثور على جودة عاليةملف صمام الملف اللولبي الهوائيخيارات على موقعنا.
• أداة إصلاح صمام الملف اللولبي:بمرور الوقت ، قد تحتاج صمامات الملف اللولبي إلى بعض الصيانة. وجودأداة إصلاح صمام الملف اللولبيفي متناول اليد يمكن أن توفر لك الكثير من الوقت والمال. يساعدك على تشخيص أي مشكلات مع الصمامات وإصلاحها بسرعة.

خاتمة

لذلك ، هناك - الأحجام الشائعة من الأسطوانات الهوائية وما تحتاج إلى مراعاته عند اختيار واحد. سواء كنت تعمل على مشروع أتمتة صغير أو تطبيق صناعي واسع النطاق ، فهناك أسطوانة هوائية مثالية لك.

إذا كنت في سوق الأسطوانات الهوائية أو أي أجزاء هدية أخرى ، فنحن هنا للمساعدة. لدينا مجموعة واسعة من المنتجات لتناسب احتياجاتك ، ويمكن لفريق الخبراء لدينا تقديم كل النصائح والدعم الذي تحتاجه. ما عليك سوى التواصل معنا للتشاور ، ويمكننا البدء في مناقشة أفضل الحلول لمشروعك. دعنا نعمل معًا لجعل أنظمة الهوائية الخاصة بك تعمل بسلاسة!

مراجع

• "كتيب أنظمة الهوائية" من قبل مؤلف معروف في الصناعة الهوائية
• معايير الصناعة والإرشادات للأسطوانات الهوائية
